在低壓配電系統中，斷路器的額定工作電壓（Ue）是一個極易被忽視、卻至關重要的參數。很多人在選型時只盯著額定電流（In）和分斷能力（Icu），下意識地認為“只要電流夠了，電壓自然沒問題”。
這是一個非常危險的誤區。
如果把適用于400V系統的斷路器用在690V或1000V的場合，輕則導致絕緣加速老化、壽命縮短，重則發生相間短路、電弧無法熄滅，甚至引發設備燒毀和火災。
本文將幫你理清400V、690V、1000V這三個常見電壓等級下，斷路器選型的核心邏輯。
一、什么是“額定工作電壓”？
額定工作電壓（Ue）是指斷路器在長期運行中，其主觸頭系統能夠安全承受的電壓值。它決定了三個關鍵性能：
1. 絕緣能力：斷路器的內部絕緣材料、爬電距離、電氣間隙都是按照這個電壓設計的。
2. 滅弧能力：電壓越高，電弧越難熄滅。同一個斷路器在400V下能順利分斷短路電流，在690V下可能根本切不斷。3. 降容特性：很多斷路器在更高電壓下，額定電流必須打折使用。
簡單理解：電壓等級決定了斷路器的“工作環境壓力”，電流決定了“通過的流量”。
二、400V系統：最熟悉的“標準配置”
典型應用場景：
- 普通工業配電（380V/400V）
- 商業建筑、寫字樓、商場
- 居民小區公共配電
- 絕大多數通用機械設備
選型特點：
- 市場上90%以上的低壓斷路器都是圍繞400V設計的，技術最成熟、價格最便宜。
- 無論是微型斷路器（MCB）還是塑殼斷路器（MCCB），在400V下都能發揮完整的額定電流和分斷能力。
- 對于交流系統，400V通常指的是線電壓（三相之間的電壓），相電壓為230V。
一句話總結：如果你的系統電壓是400V及以下，按照常規選型即可，不需要特殊考慮。
三、690V系統：工業與特殊設備的“分水嶺”
典型應用場景：
- 大型工業生產線（如鋼鐵、造紙、化工）
- 礦山、港口起重設備
- 船舶電力系統
- 風力發電機組內部配電
- 某些出口設備（如690V電壓等級的歐美標準）
選型核心要點：
1. 不能直接用400V等級的斷路器：標準400V斷路器在690V下，其滅弧室設計可能不足以熄滅690V下的電弧，導致分斷失敗。必須選用明確標注Ue=690V的型號。
2. 分斷能力會顯著下降：同一個斷路器，在690V下的極限分斷能力（Icu）通常只有400V下的50%~70%。例如某型號在400V下Icu=50kA，到690V可能只剩25kA。選型時必須查閱廠家提供的電壓降容曲線。
3. 絕緣配合要求更高：690V系統對電氣間隙、爬電距離的要求比400V更嚴格。選型時要確認斷路器是否符合IEC 60947-2或GB/T 14048.2中對應電壓等級的絕緣要求。
4. 注意直流應用：如果690V是直流系統（如某些光伏儲能），情況完全不同，必須選用直流專用斷路器（標稱電壓通常為DC 600V、DC 800V、DC 1000V等）。
常見誤區：有人把400V斷路器直接用在690V系統上，短期內可能看不出問題。但一旦發生短路故障，斷路器極有可能無法分斷、觸頭熔焊、甚至殼體炸裂。
四、1000V系統：低壓的上邊界，高壓的起跑線
典型應用場景：
- 光伏逆變器交流輸出側（部分大型電站）
- 數據中心的高壓直流（HVDC）系統（通常為DC 240V~380V，但也有1000V等級）
- 新能源汽車測試設備
- 特殊工業電源
重要概念澄清：
- 按照IEC標準，低壓交流通常指1000V及以下（部分標準到1140V）。1000V已經是低壓的上限。
- 超過1000V交流或1500V直流，進入中壓范疇，需要完全不同的設備（如中壓真空斷路器）。
選型核心要點：
1. 必須使用專用1000V級斷路器：普通400V或690V斷路器在1000V下絕緣和滅弧都無法滿足要求。市場上明確標注Ue=1000V AC的斷路器，通常是專門設計的光伏級或工業級塑殼斷路器。
2. 極間電壓更高，爬電距離大幅增加：1000V系統下，相間電壓達到1000V，對斷路器的內部隔離結構提出極高要求。一般需要加大外殼尺寸、增加隔離筋板。
3. 直流1000V是另一個世界：光伏直流側常用DC 1000V或DC 1500V斷路器，其滅弧原理和交流完全不同。千萬不能用交流斷路器代替直流斷路器，因為交流有過零點容易滅弧，直流沒有過零點，電弧持續燃燒，危險性大得多。
4. 分斷能力降容極其嚴重：同樣一臺斷路器，在1000V下的分斷能力可能只有400V下的20%~30%。選型時務必核對廠家提供的多電壓等級分斷能力表。

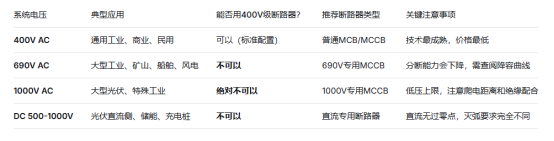

五、一張表幫你快速決策
六、實操選型的四個步驟
當你的系統電壓不是標準的400V時，請按以下流程操作：
Step 1：確認系統真實電壓
- 是交流（AC）還是直流（DC）？
- 線電壓是多少？（不要看設備銘牌上的最高耐壓，要看實際運行電壓）
Step 2：查閱斷路器樣本手冊
- 找到“額定工作電壓（Ue）”一欄。
- 確認該型號是否明確支持你的電壓等級。
Step 3：核對降容后的分斷能力
- 在你的電壓等級下，斷路器的Icu是多少？
- 這個值必須大于安裝點的預期短路電流。
Step 4：檢查絕緣配合
- 確認斷路器的額定絕緣電壓（Ui）和額定沖擊耐受電壓（Uimp）是否滿足要求。
- 一般要求：Uimp至少為Ue的2.5倍以上（對于1000V系統，Uimp通常需要8kV或12kV）。
七、最后的忠告
1. 不要向上兼容：一臺Ue=400V的斷路器，絕對不能在690V或1000V系統上“湊合用”。這不是性能打折的問題，而是安全問題。
2. 直流與交流不通用：即使在同一個電壓數值下（如AC 400V vs DC 400V），斷路器也不能互換。直流斷路器可以用于交流（反之不成立，且不推薦），但交流斷路器絕對不能用在對等的直流系統中。
3. 查資料比拍腦袋重要：不同品牌、不同系列斷路器的電壓降容特性差異很大。選型前一定要翻開廠家手冊，或者直接咨詢技術支持。
4. 低壓并不等于低風險：1000V雖然仍屬于“低壓”范疇，但已經接近中壓邊緣。在這個電壓等級下，電弧能量和絕緣要求大幅躍升，必須認真對待。
一句話總結選型原則：
- 400V → 常規選，放心用。
- 690V → 專用選，查降容。
- 1000V → 謹慎選，看絕緣。
- 直流 → 別混用，用專款。
選對了電壓等級，斷路器才能真正履行它“保護生命與設備”的使命。
